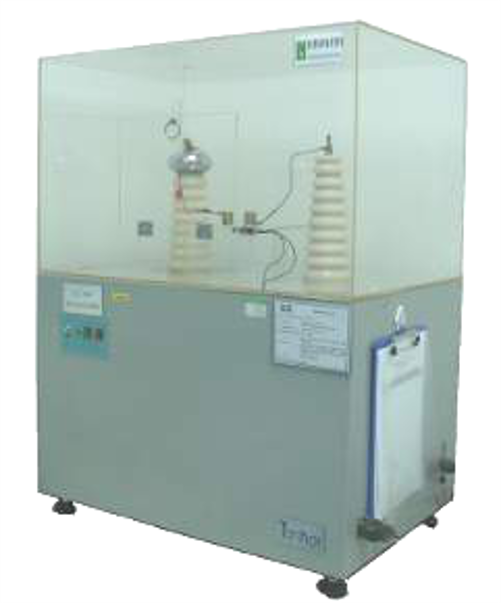

擊穿電壓介電強度測試

對試樣施加交流或直流電壓,測定試樣被擊穿時的瞬時電壓或電氣強度。

備注:測試儀器通過電流限制值(一般60mA)判斷試驗結束與否。

對試樣施加交流或直流電壓,測定試樣被擊穿時的瞬時電壓或電氣強度。

備注:測試儀器通過電流限制值(一般60mA)判斷試驗結束與否。


1 .擊穿電壓( breakdown voltage):

在規定的試驗條件下或在使用中絕緣材料發生擊穿時的電壓。

2 .電氣強度(dielectric strength):

電氣強度即介電強度,是指給介質施加電壓后,當電壓超過某一極限值時,通過電介質的電流急劇增加,電介質的介電性能被破壞,這種現象稱為電介質擊穿,這時的電壓稱為擊穿電壓,相應的電氣強度稱為電介質介電強度 。

3. 閃絡(flashover):

試樣和電極周圍的氣體或液體媒質承受電應力作用時,其絕緣性能損壞,由此引起的試驗回路電流。注:碳化通道的出現或穿透試樣的擊穿可用于區分試驗是擊穿還是閃絡。


測試電壓類型

交流電壓(60HZ變頻 )與直流電壓

補充:

1.  選擇直流或者交流電壓取決于擬采用的擊穿試驗目的 ,在某種程度上取決于材料實際應用的場合;

2.  對于大多數材料,直流擊穿電壓高于交流擊穿電壓的峰值,對許多材料,特別是那些不均勻材料,直流擊穿電壓會比交流擊穿電壓高三倍或更多。


升壓速率:500v/min ,2000v/min

最大測試電壓:50KV


測試方法

1.短時試驗:將試驗電壓由零開始以均勻的速率上升直至擊穿發生。對試樣選擇升壓速率,應使大多數擊穿發生在10s~20s之間。對于大多數材料,通常使用500V/s的升壓速率。推薦凡有可能的場合應選擇下列速率:500,1000,2000V/s。

2.逐級升壓試驗:以短時試驗時擊穿電壓值的50%為初始電壓,每隔60s,增加一定的電壓直至試樣擊穿。增加電壓值為初始電壓值的10%。試樣被擊穿時應有4~10個階梯,而且時間為:120s~720s.

3.耐壓測試:以一定的升壓速率把電壓升到某一個值(客戶要求),保持一段時間,測量試樣是否被擊穿。


影響因素

試樣的狀態

1)試樣的厚度及其均勻性,是否存在機械應力;

2)試樣的預處理;

3)是否存在孔隙,水分或者雜質。

試驗條件

1)施加電壓的頻率,升壓的速率和加壓的時間;

2)環境溫度,氣壓和濕度;

3)電極的形狀,尺寸和導熱系數

4)周圍介質的電,熱特性(現用的是10#變壓器油)
